| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | AI |
| प्रमाणन: | ISO |
| मॉडल संख्या: | एसडीबी |
| न्यूनतम आदेश मात्रा: | 1 सेट |
| मूल्य: | बातचीत योग्य |
| पैकेजिंग विवरण: | प्लाईवुड मामले |
| प्रसव के समय: | 60 दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 10 सेट |
| बिजली की आपूर्ति: | 220V,30A | प्रदर्शन: | कंप्यूटर |
|---|---|---|---|
| संदर्भ मानक: | एनईएस 711, आईएसओ5659-2 और एएसटीएम ई662 | ताप प्रवाह: | 25 किलोवाट/वर्ग मीटर या 50 किलोवाट/वर्ग मीटर |
| नमूने का आकार: | 75 मिमी × 75 मिमी, अधिकतम मोटाई ≤25 मिमी | आपूर्ति की योग्यता: | एयर कंप्रेसर वायु स्रोत, प्रोपेन |
| आयाम: | 2440*100*2220मिमी3 | परीक्षण कक्ष का आकार: | 914 मिमी X 914 मिमी X 610 मिमी |
| रंग: | सफ़ेद | ||
| प्रमुखता देना: | ISO5659-2,एनईएस 711,एएसटीएम ई662 |
||

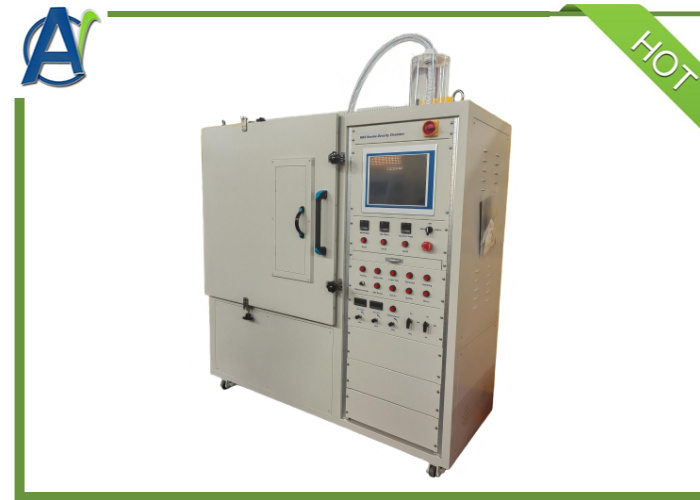

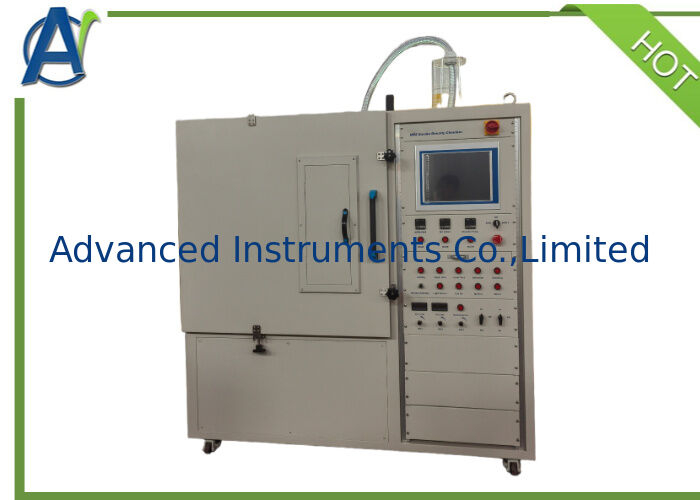

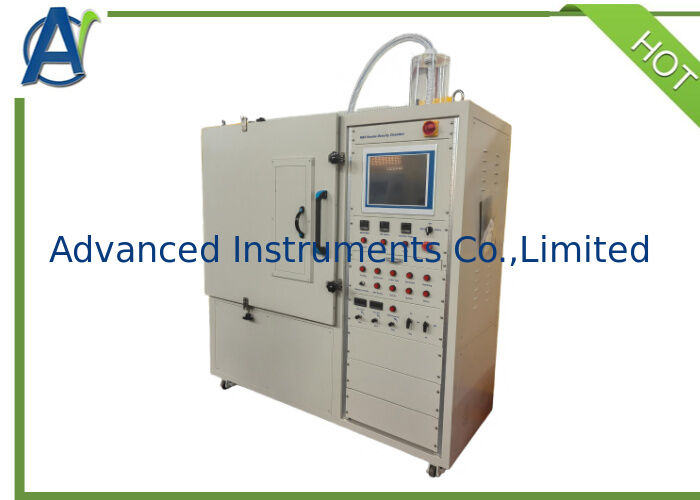

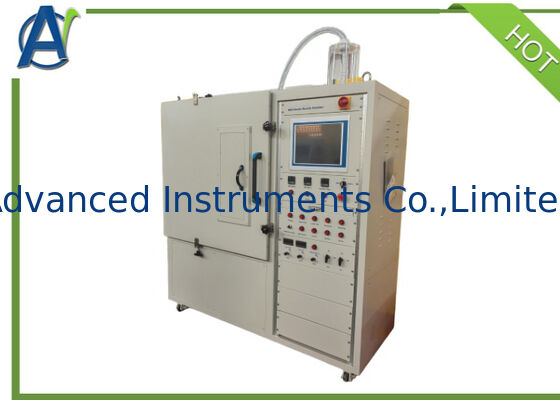

उत्पाद का परिचय
एनबीएस धुआं घनत्व परीक्षण कक्ष की परीक्षण विधि संयुक्त राज्य अमेरिका में राष्ट्रीय मानक और प्रौद्योगिकी संस्थान एनआईएसटी (एनबीएस के पूर्ववर्ती) से ली गई है,और कई परीक्षण क्षेत्रों में प्रचारित और लागू किया गया है.
इस परीक्षण विधि का उपयोग प्लास्टिक उत्पादों, रेल पारगमन में गैर धातु सामग्री, जहाजों, तार और केबल उत्पादों आदि में गैर धातु सामग्री के धुएं के घनत्व स्तर का पता लगाने के लिए किया जा सकता है।इस परीक्षण विधि के अनुसार, सामान्य रूप से लागू मानक एएसटीएम ई 662, आईएसओ 5659-2 और राष्ट्रीय मानकों में एनईएस 711 धुआं घनत्व परीक्षण विधि हैं।
इस परीक्षण मानक में निर्माण सामग्री धुआं घनत्व परीक्षक की पिछली विधि की तुलना में अधिक सटीक परीक्षण परिणाम हैं।जो बॉक्स में धुएं की सामग्री में सूक्ष्म परिवर्तन को पकड़ सकता हैयदि अन्य परीक्षण यंत्रों का चयन किया जाता है, जैसे कि डेलगे गैस डिटेक्शन ट्यूब, विमानन मानक धुआं विषाक्तता परीक्षण किया जा सकता है,और यह धूम्रपान सामग्री के गुणात्मक और मात्रात्मक विश्लेषण को पूरा करने के लिए FTIR फूरियर इन्फ्रारेड परिवर्तन उपकरण से जुड़ा जा सकता है.
II. प्रदर्शन विशेषताएं

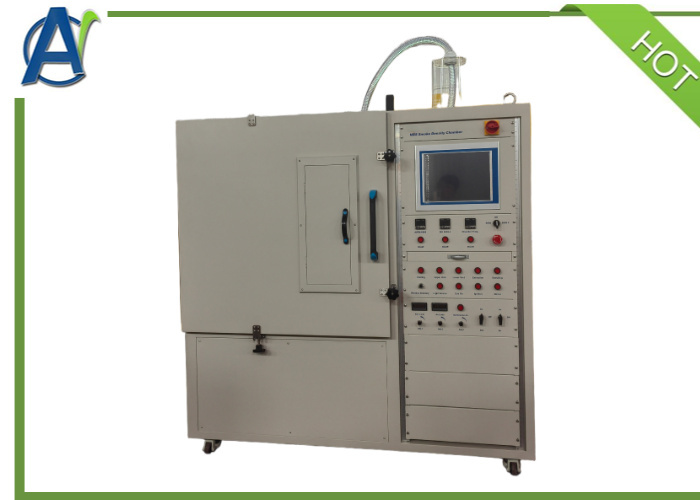

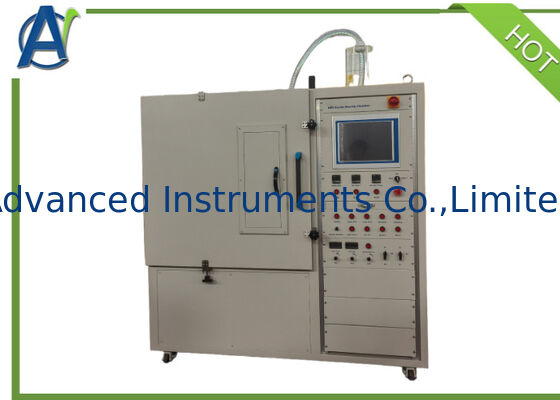

1धुआं घनत्व परीक्षण कक्ष के आंतरिक आयाम 914 मिमी X 914 मिमी X 610 मिमी हैं और दोनों आंतरिक और बाहरी दीवारों पीटीएफई कोटिंग के साथ इलाज कर रहे हैं,जो मजबूत संक्षारक गैसों के क्षरण का विरोध कर सकता है और बॉक्स के सेवा जीवन को बहुत बढ़ा सकता है;
2. बॉक्स एक पूरी तरह से खुला दरवाजा डिजाइन योजना को अपनाता है, जो उपयोगकर्ताओं के लिए परीक्षण बॉक्स के अंदर साफ करने के लिए आसान बनाता है।दक्षता भी काफी बढ़ाया जा सकता है;
3. परीक्षण बॉक्स के बाहरी दीवार पर सहायक हीटिंग उपकरण स्थापित करें, और विभिन्न मानक आवश्यकताओं के अनुसार बॉक्स के अंदर तापमान सेट करें;
4. बक्से के अंदर विस्फोट प्रतिरोधी एल्यूमीनियम पन्नी उपकरण स्थापित करें, जो दुर्घटनाओं के मामले में परीक्षण कर्मियों के व्यक्तिगत जोखिम को कम कर सकता है;

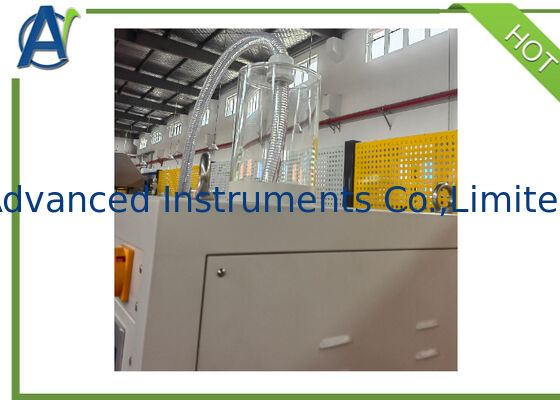

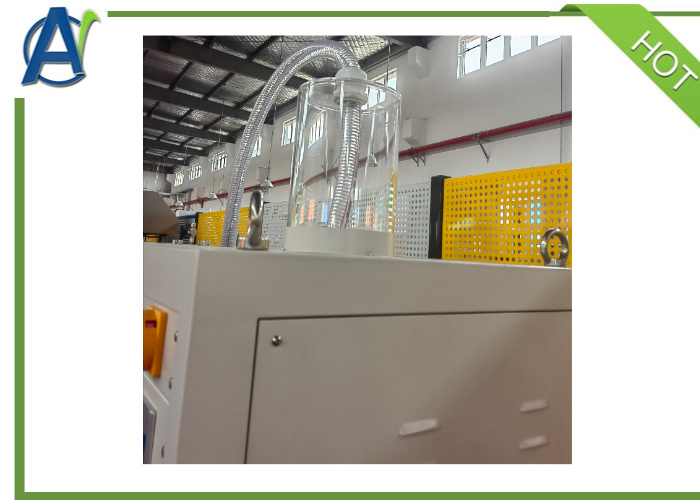

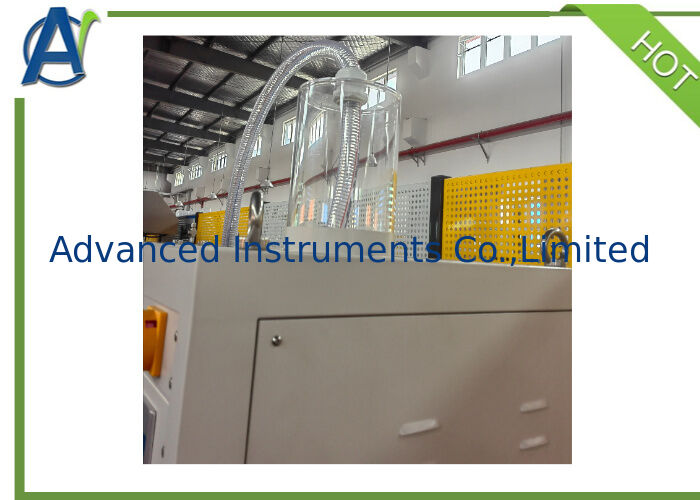

5. बॉक्स के शीर्ष पर एक दबाव राहत पोर्ट है, जो दबाव विनियमन क्षमता बोतल से जुड़ा है और बॉक्स के आंतरिक दबाव को समायोजित कर सकता है;
6. बॉक्स के ऊपर और नीचे दोनों ही भागों में धुआं को साँस लेने और बाहर निकालने के लिए स्वचालित गतिशील सिलेंडर हैं।
7. एएसटीएम E662 विकिरण भट्ठी उपकरण से लैस, यह 25KW/M2 थर्मल विकिरण उत्पादन प्रदान कर सकता है;
8एएसटीएम ई662 मानक छह सिर के बर्नर से लैस, यह लौ दहन परीक्षण के लिए एक विकिरण भट्ठी के साथ संयोजन में इस्तेमाल किया जा सकता है;
9. हवा से ठंडा तांबा प्लेट कैलोरीमीटर प्रदान करें, जो परीक्षण के दौरान बैक कूलिंग विधि का उपयोग करके अपनी सतह तापमान को समायोजित कर सकता है;

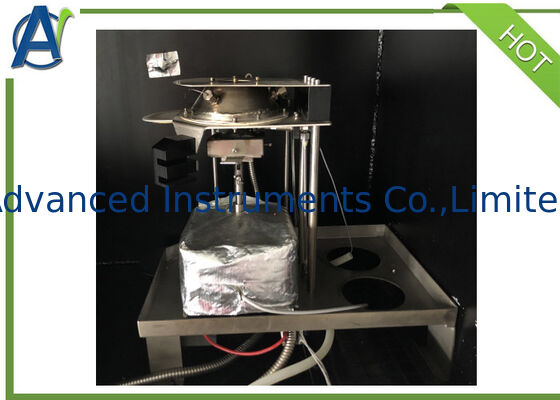

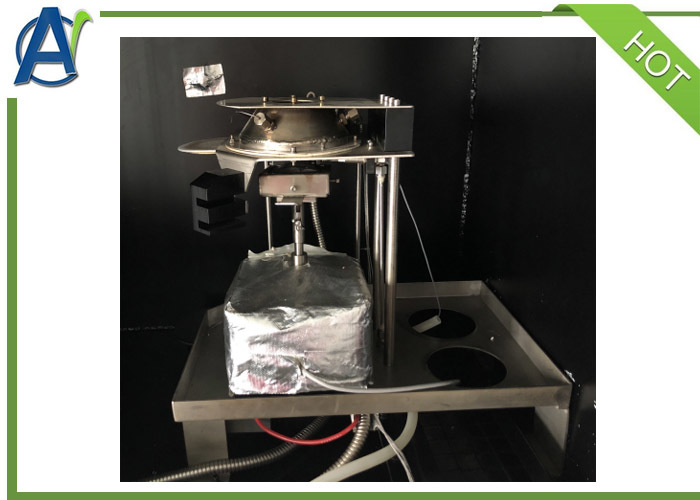

10आईएसओ 5659-2/जीबी/टी8323 विकिरण शंकु उपकरण से लैस, यह 50KW/एम2 थर्मल विकिरण उत्पादन प्रदान कर सकता है;
11. आईएसओ 5659-2/जीबी/टी8323 मानक खुली लौ बर्नर प्रदान करें, जिनका उपयोग विकिरण शंकु के साथ लौ दहन परीक्षण के लिए किया जा सकता है;
12. एसबी जल-कूल्ड हीट फ्लोमीटर प्रदान करें, साथ मानक माप प्रमाण पत्र के साथ;
13यह एक बाहरी शीतलन पानी के स्रोत की आवश्यकता के बिना, एक स्वयं परिसंचारी शीतलन पानी स्रोत के साथ सुसज्जित किया जा सकता है, जो उपयोगकर्ताओं के लिए उपयोग करने के लिए सुविधाजनक बनाता है;
14. एक वजन उपकरण से सुसज्जित, जो एमओडी धुआं घनत्व परीक्षण और सामग्री थर्मोग्रैविमेट्रिक परीक्षण करने में सक्षम है;
15सेंसर की रेंज 0-2000 ग्राम और सटीकता 0.1 ग्राम है।
16. एनईएस 711 खुली लौ बर्नर और मिश्रण पंखे के साथ सुसज्जित ((वैकल्पिक);
17विकिरण भट्ठी और विकिरण शंकु के बीच स्विचिंग को विमानन जोड़ों द्वारा जोड़ा जाता है।और उपयोगकर्ताओं को केवल विभिन्न मानक परीक्षण उपकरणों के बीच प्रतिस्थापन को पूरा करने के लिए प्लग और अनप्लग करने की आवश्यकता है;
18. एक ऑप्टिकल कैसेट बॉक्स के शीर्ष पर स्थापित है, और प्रकाश स्रोत एक साइड विंडो प्रकार S-4 आवृत्ति प्रतिक्रिया के साथ photomultiplier ट्यूब है। प्रसारण सटीकता 0.0001% तक पहुँच सकते हैं;
19. यह धुएं के घनत्व की स्थिति में परिवर्तन के आधार पर स्वचालित रूप से तीन स्तरों पर स्विच कर सकता हैः स्पष्ट, फ़िल्टर और अंधेरा;
20. कैसेट में एनडी2 तटस्थ विस्तार फिल्टर स्थापित करने से न केवल उपयोगकर्ता के स्व-कैलिब्रेशन की सुविधा होती है, बल्कि परीक्षण के दौरान स्वचालित रूप से गियर स्विच भी होता है;
21बक्से का निचला भाग एक विद्युत प्रकाश स्रोत है, जो समान प्रकाश स्पॉट आउटपुट प्रदान कर सकता है;

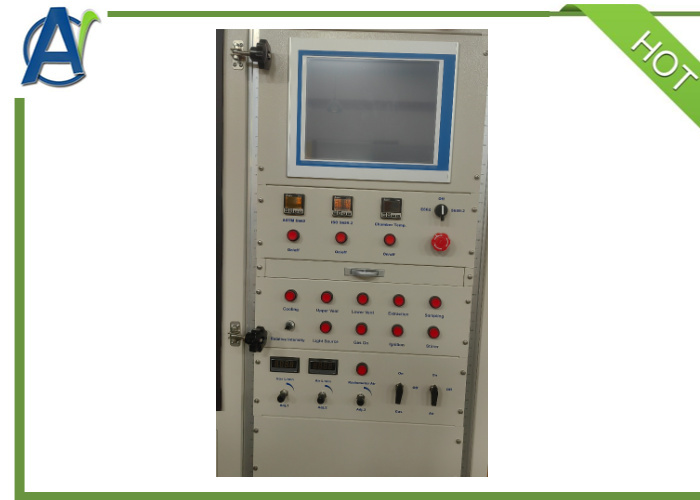

22. धुआं घनत्व परीक्षण बॉक्स एक एकीकृत प्रणाली के रूप में डिजाइन किया गया है, एक टच स्क्रीन कंप्यूटर से लैस है। उपयोगकर्ता कंप्यूटर के माध्यम से पूरी प्रक्रिया को सेट और नियंत्रित करने के लिए परीक्षण सॉफ्टवेयर का उपयोग कर सकते हैं
III.इंस्टॉलेशन की आवश्यकताएं
|
एस.एन. |
आयाम |
2440*100*2220 मिमी3 |
|
1 |
वजन |
610किलो |
|
2 |
आवेदन |
विमानन भागों, रेलवे, कैआदि |
|
3 |
विद्युत आपूर्ति |
220V,30A |
|
4 |
परिवेश का तापमान |
10 °C तक 35 °C |
|
5 |
गैस |
वायु कंप्रेसर वायु स्रोत,प्रोपेन |
दोनों मानकों में एनबीएस एकल बंद धुआं कक्ष का उपयोग किया जाता है और विशिष्ट ऑप्टिकल घनत्व (डीएस) को मापा जाता है
प्रकाश क्षीणन द्वारा धुआं। लेकिन नमूना माउंटिंग, हीटर प्रकार, गर्मी प्रवाह और आवेदन के दायरे में भिन्न होते हैं
परीक्षण के परिणाम दोनों मानकों के बीच प्रत्यक्ष रूप से विनिमेय नहीं हैं।
| पद | आईएसओ 5659-2 | एएसटीएम ई 662 |
|---|---|---|
| पूर्ण शीर्षक | प्लास्टिक ️ धुआं पैदा करना ️ भाग 2: एकल कक्ष परीक्षण द्वारा ऑप्टिकल घनत्व का निर्धारण | ठोस सामग्रियों से उत्पन्न धुएं के विशिष्ट ऑप्टिकल घनत्व के लिए मानक परीक्षण विधि |
| जारी करने वाला निकाय | आईएसओ (मानकीकरण के लिए अंतर्राष्ट्रीय संगठन) | एएसटीएम इंटरनेशनल (यूएस मानक) |
| नमूने का अभिविन्यास | क्षैतिज (उपर की ओर नमूना) | ऊर्ध्वाधर (प्रोटेक्ट वर्टिकल माउंट) |
| रेडिएंट हीटर | शंकु हीटर | फ्लैट रेडिएंट पैनल ओवन |
| ताप प्रवाह विकल्प | 25 kW/m2 या 50 kW/m2 (उपयोगकर्ता द्वारा चयनित) | स्थिर 25 किलोवाट/एम2 |
| नमूने का आकार | 75 मिमी × 75 मिमी, अधिकतम मोटाई ≤25 मिमी | 75 mm × 75 mm, अधिकतम मोटाई ≤25.4 mm (1 इंच) |
| प्रज्वलन | पायलट लौ के साथ या बिना; दोनों ज्वलनशील / गैर ज्वलनशील पायरोलिसिस | पायलट लौ के साथ या बिना; ज्वलनशील / गैर ज्वलनशील मोड |
| प्राथमिक अनुप्रयोग | प्लास्टिक, रबर, कोटिंग्स, कपड़ा, लकड़ी भी; रेल, समुद्री, यूरोपीय संघ अग्नि सुरक्षा के लिए व्यापक रूप से उपयोग किया जाता है | सामान्य ठोस सामग्री; निर्माण, विमान, आंतरिक सामग्री के लिए उत्तरी अमेरिका में व्यापक रूप से उपयोग की जाती है |
| मुख्य अंतर सारांश | क्षैतिज नमूना + शंकु हीटर, दो गर्मी प्रवाह स्तर | ऊर्ध्वाधर नमूना + फ्लैट पैनल हीटर, 25 kW/m2 फिक्स्ड |
1एक ही कक्ष, एक ही फोटोमेट्रिक माप सिद्धांत, लेकिन अलग गर्मी वितरण और नमूना
एक सामग्री आम तौर पर विभिन्न डीएस मूल्यों का उत्पादन करेगी
आईएसओ 5659-2 और एएसटीएम ई 662 के बीच की तुलना न करें।
2.आईएसओ 5659-2 अधिक ऊष्मा प्रवाह (50 किलोवाट/एम2) की अनुमति देता है, जो अधिक गंभीर आग के संपर्क का अनुकरण करता है।
3.ASTM E662 ऐतिहासिक मूल एनबीएस धुआं कक्ष विधि है; आईएसओ 5659-2 ने कक्ष को अनुकूलित किया है लेकिन
हीटिंग और नमूना सेटअप को फिर से डिजाइन किया।
